Olá pessoal, tudo em cima?
Tirei um tempinho para solucionar o problema de ruídos do meu compressor Behringer DC9 (Dynamics Compressor), e olha só... era mais simples que eu imaginava (risos).
Há algum tempo, fiz um review deste Compressor e por causa do ruído não recomendei o mesmo para uso profissional (Confira a matéria no link:
http://www.centraldorock.com.br/2010/02/analise-dos-compressores-behringer.html).
Não dá pra entender como a Behringer deixou passar um erro tão básico assim no projeto. Todo aquele ruído desconfortável que até me impedia de usar o pedal, devía-se ao fato de que o terra não estava ligado ao chassi. Dá para acreditar?
Como não havia a "gaiola" de Faraday, isolando o circuito das interferências, provenientes até mesmo da fonte de energia, o DC9 tinha um zumbido que, quando acionado junto com os drives, era impossível de usar.
Pois bem, depois que liguei o terra ao chassi, o zumbido sumiu, o som ficou limpinho e até mais gordo, talvez porque as interferências estivessem roubando sinal.
Portanto, resolvi fazer um tutorial de como solucionar este problema (se o fabricante ainda não resolveu nas edições mais novas do pedal), mas:
ATENÇÃO!!!
Só realize os procedimentos se tiver conhecimento de eletrônica, do contrário você poderá causar danos ao equipamento.
Este site, bem como o autor do artigo (eu) não se responsabilizam por qualquer dano causado ao pedal ao utilizar o tutorial abaixo.
Na dúvida procure um técnico de sua confiança e peça para fazer a ligação do terra ao chassi do pedal.
Colocando a mão na massa:

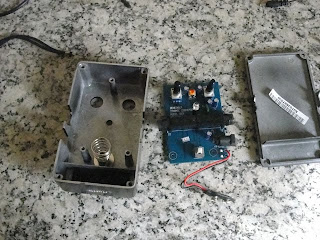

1. Desmonte o pedal. Primeiro retire os knobs, desparafuse a tampa e também a placa de circuito impresso, deixando conforme foto abaixo:
![Pedal Compressor aberto Pedal Compressor aberto](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg_LZ0tJ_ZI3eV2ltJdAbK5QNkPB1jwx6W0UxShW8AzlCeQS1RJ_BbDbgU89gj6kINJpKviWPNPVcCaToV1bMQ2j1VOBWbtI53nGVDzWKzlFnbOkinS_1iSePn58Hb57OdwLB0FWZGB/s320/dc9_1.JPG)
2. No meu caso, preferi ligar o terra direto na chave de acionamento do pedal. Não se trata de uma DPDT tradicional. É um bastão de metal, parafusado ao chassi com uma mola. A chave que aciona o efeito está soldada na placa PCB e não iremos mexer com ela:
![Chave de acionamento - local onde prendi o fio de aterramento Chave de acionamento - local onde prendi o fio de aterramento](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhiCPLg0DvrbEpB0Bko3h7obmnPmKFgq1oWl5mfRED9VGm21kcMXshQwtAvfaQK6JbfO0-nXhkhrfED5LEM_pDDBWHZqoYxYRzS2bkj2BRHYzswELMehtacmA5GtEiPoPJfoowG5Spw/s320/dc9_2.JPG)

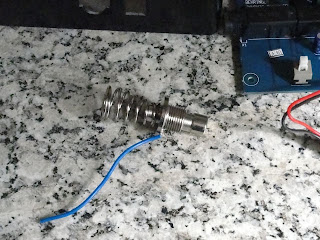

3. Desparafuse o acionador prenda o fio ao seu redor, conforme figura abaixo. Cuidado para deixá-lo bem preso:
![Chave de acionamento - local onde prendi o fio de aterramento Chave de acionamento - local onde prendi o fio de aterramento](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEio4z4pUQXiLKHW41AR2a3-0mBwaVpPZaHaO1gle4eI2XwlAOGm22sS6z-Q3MvpUAAbR67C8LfZihT5rls1immTXLOPnlSYY9QE-T-h6SD9yaFZTbi7S58M60XKLpWnCmpcSb_RBDnk/s320/dc9_3.JPG)
4. Quando prender o acionador novamente no chassi a própria porca vai cuidar de deixar o fio terra bem fixo:
![Fio de aterramento preso Fio de aterramento preso](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhAUJmPJ08SXT8xqnmtf10zPImAfDYXGNJCko1dpnzOwGZGHoDrnhqS7CDsyGLRTydJRIYxmf6RA1ZXaqSglHk_rEfuStaTe06VBzNf0AyyBS721IQALt21dGh_QBWmKdSAx7q2ofOU/s320/dc9_4.JPG)

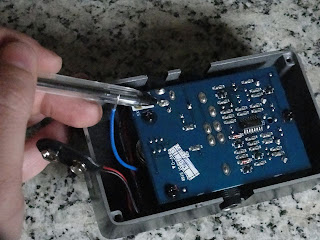

5. Retorne a placa de circuito impresso e aparafuse-a cuidadosamente deixando o fio em condições de soldar. Agora é só soldar o fio no terra do circuito, ou seja ligando o terra ao chassi. O local mais fácil é no negativo da fonte de energia, conforme foto abaixo:
![Local onde soldarei o fio de aterramento Local onde soldarei o fio de aterramento](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjXqSdoyNAJxwETEZYboA5ktZcc4F7EixVlgQ9djqXAo2818-77urEpiqdaPt9zCBeaReMCx02BVOhSt-5WOGKGunn-zUTOB4vYcPcHppriPJJhT0T-RihFbnj0Tz6rRAxkGlP5gEDt/s320/dc9_5.JPG)
6. Pronto! Com o terra ligado conforme figura abaixo é só fechar o pedal e colocar os knobs novamente.
![Pedal compressor DC9 com aterramento pronto Pedal compressor DC9 com aterramento pronto](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgS2eLw4Zv2N_DTJVI3O5Pb_pgyqA0kkhzQVwj2Owu5p-bWQq5BxneKEWc9nkykiU55Bs3lxp31rjtSbmllfb-pqNkN5YSnvnW2jNAr5NKuzYS4rHlThUSJiNFEnY3WOCTf4pcHswE6/s320/dc9_6.JPG)
Pois é pessoal. Com esta pequena modificação, eu consegui eliminar totalmente os ruídos do Behringer DC9 e já coloquei no meu Rig. A propósito o último show que fiz no Copacabana Bar ele estava lá fazendo seu papel direitinho.
Um abraço e até a próxima!
Elvis Almeida
Guitarrista e Professor de Guitarra
www.elvisalmeida.com
